پروژه های تکمیل شده AVR
#11
با سلام
دوستان اینجا میخوام بهترین اسیلسکپی که تا حالا با AVR درست شده رو معرفی کنم
البته کار خود من نیست و کمی هم پروژه سنگینیه ولی انجا بودنش خالی از لطف نیست امید وارم مورد توجه دوستان قرار بگیره

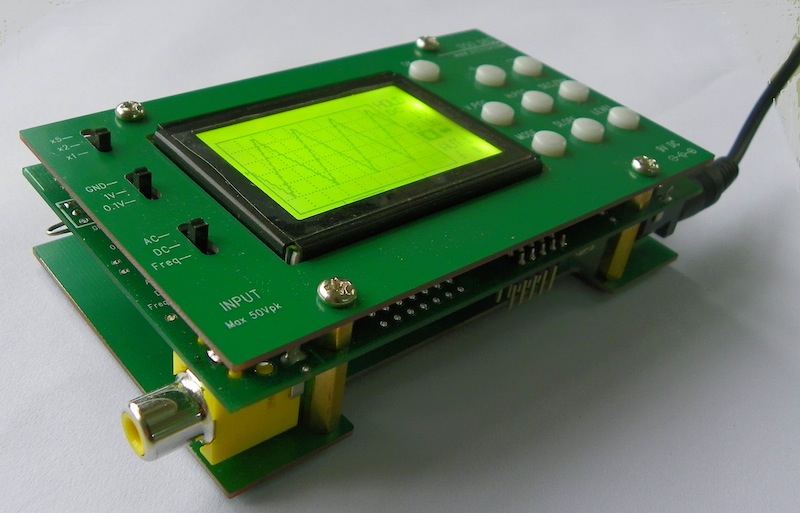

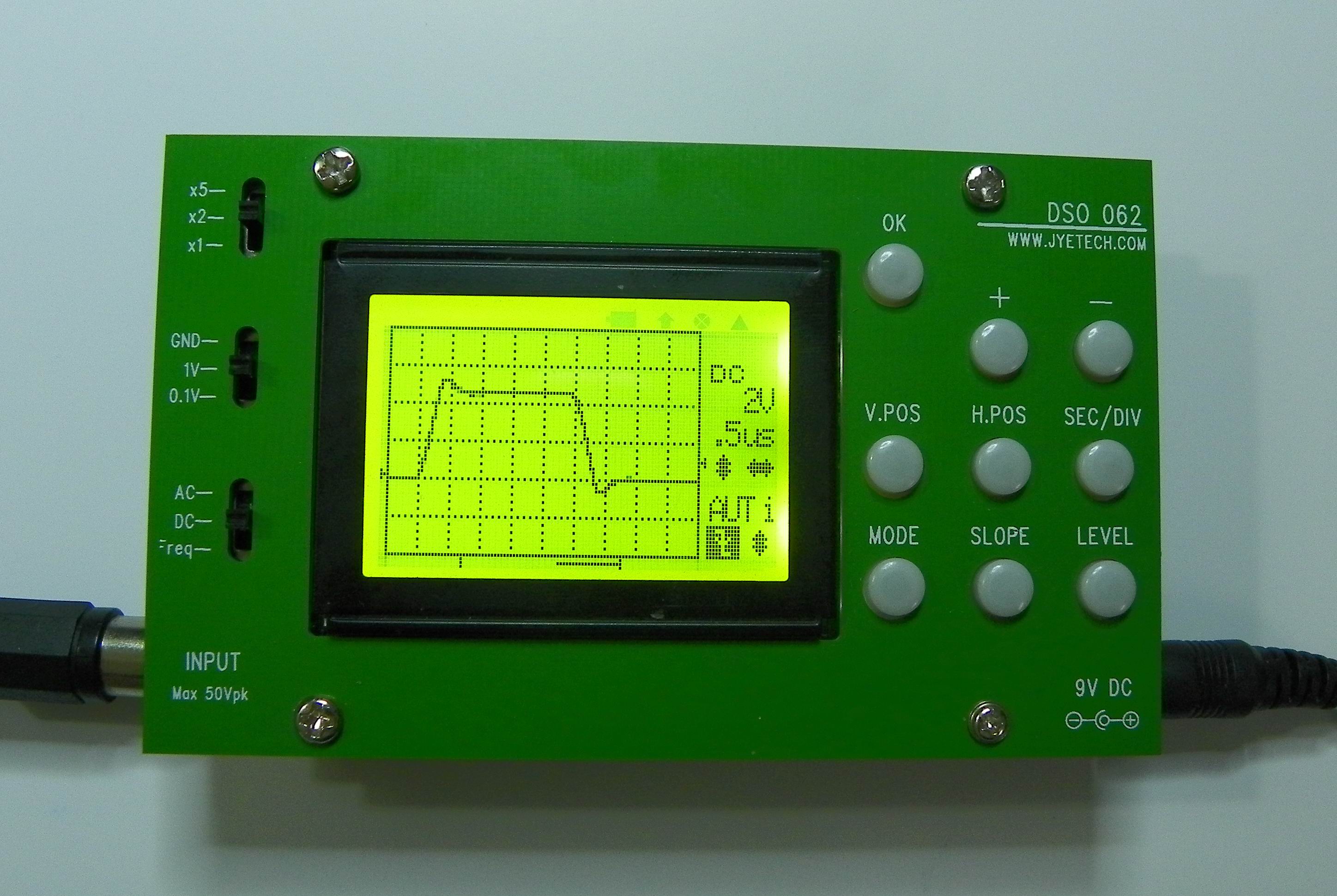

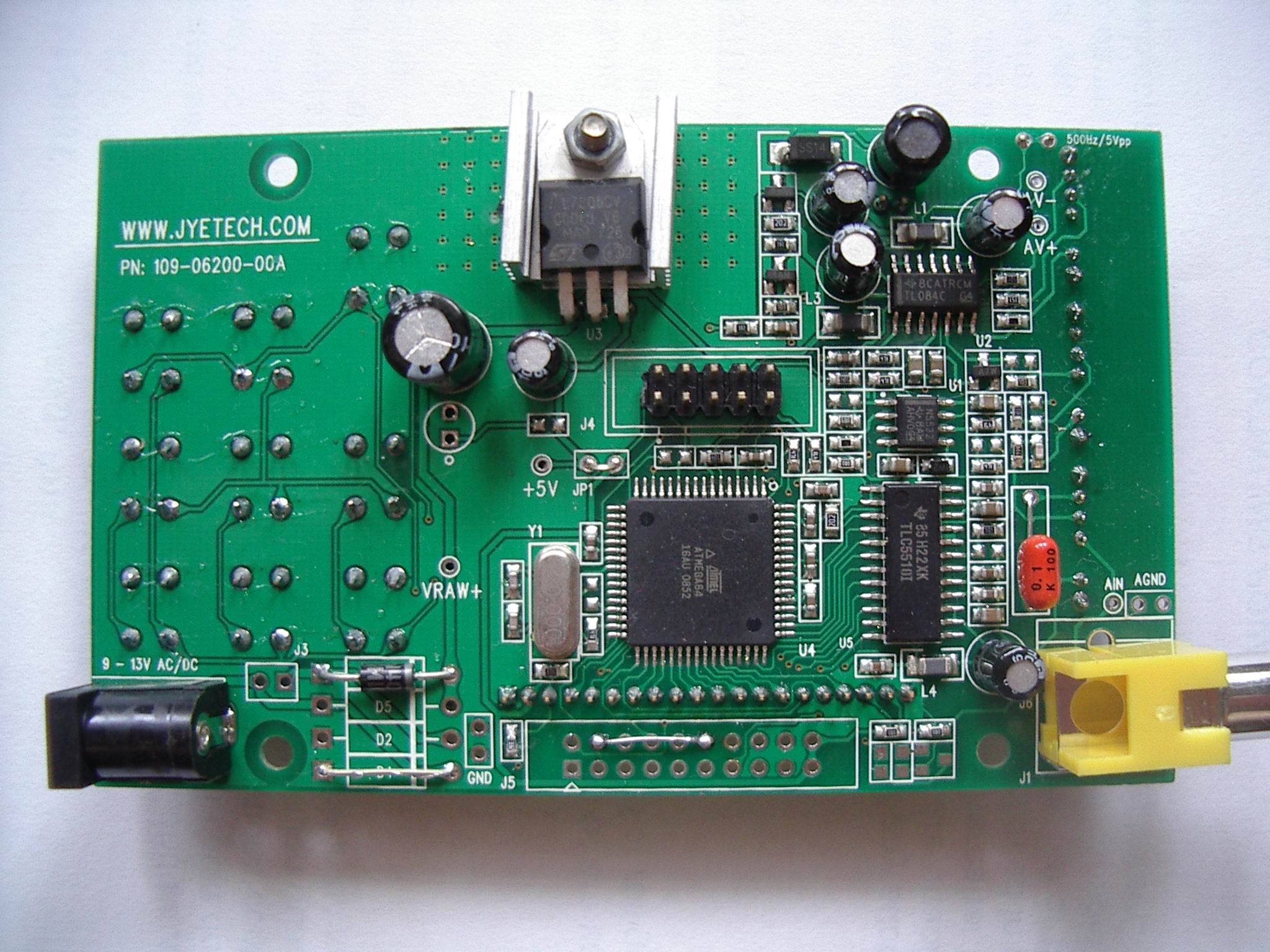

چندتا عکس براتون میزارم و امکانات کاملش به گفته سازندش البته سورس نداره فقط هگز داره خسیس ولی کار قشنگی شده واقعا

Features

Maximum equivalent-time sampling rate - 20MSa/s
Maximum real-time sampling rate - 2MSa/s
Resolution - 8 bits
Record length - 256 bytes
Analog bandwidth - 1MHz
Vertical sensitivity - 100mV/Div - 5V/Div
Vertical position adjustable with indicator
Input impedance - 1M ohm
Max input voltage - 50Vpp (1x probe) [500Vpp for 10x probe]
DC/AC/GND coupling
Horizontal - 0.5us/Div - 10m(minute)/Div
Auto/Normal/Single trig modes
Rising/Falling edge trigger
External trig available
Trigger output is available, which makes it possible to cascade scopes to do multi-channel capture.
Trigger level adjustable with indicator
Hold/run feature
Save/recall up to 6 captures
FFT function available - size of 256 points and 512 points selectable, sampling rate of 1Ksps to 2Msps selectable
Transfer screen to PC as bitmap file via serial connection
Built-in 500Hz/5Vpp test signal
Frequency Meter (For TTL level input signal)
Auto switching between Oscilloscope Mode and Frequency Meter Mode
9V DC power supply
Dimension: 110mm X 65mm X 25mm (without case)
Weight: 125 gram (not including probe and power adapter)

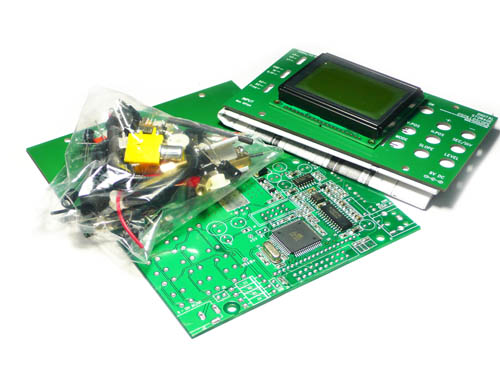

باید بگم شرکتش داره به صورت کیت میفروشه البته چینیه ها
در ضمن این هم ادرس سایتش http://www.jyetech.com/Products/LcdScope/e062KC.php












اطلاعات دیگری هم هست که میتونید با مراجعه به خود سایت اونهارو دانلود کنید
منوهم دعا کنید !!!!!!!!!


فایل‌(های) پیوست شده
.rar   Assembly Notes_062C.rar (اندازه: 1.99 MB / تعداد دفعات دریافت: 459)
.pdf   AssemblyBack_062C.pdf (اندازه: 39.12 KB / تعداد دفعات دریافت: 352)
.pdf   AssemblyFront_062C.pdf (اندازه: 15.32 KB / تعداد دفعات دریافت: 226)
.zip   Firmwares.zip (اندازه: 51.46 KB / تعداد دفعات دریافت: 315)
اگر مطلبی مفید بود سپــــاس واگر مفیدتر بود دادن اعتبار را فراموش نکنید dont
به پيغام خصوصي ها فقط در صورت واقعا خصوصي بودن پاسخ داده خواهد شد Confused

پاسخ
 سپاس شده توسط nano ، امیرحسین ، morteza_stp ، yma-313 ، SAJAD-G ، arian ، sarutobi ، R.H ، danial82 ، sanmo ، Novice ، ahmad_rezaei ، Ameri20 ، heydari347 ، t-rex ، 1234aidin ، todraist
#12
پروژه تایپ با کیبورد کامپیوتر
تالو روان 8*8


فایل‌(های) پیوست شده
.zip   PS2 Keyboard With AVR.zip (اندازه: 682.44 KB / تعداد دفعات دریافت: 798)
.zip   Tabloo Matrix 8#8.zip (اندازه: 498.02 KB / تعداد دفعات دریافت: 774)
آدمی به هر آنچه که میخواهد میرسد. کافیست ذهن خود را تقویت کنید
پاسخ
 سپاس شده توسط امیرحسین ، morteza_stp ، polestar ، SAJAD-G ، arian ، nano ، sarutobi ، Novice ، ahmad_rezaei ، Ameri20 ، kamran0080 ، parastoo_pk ، r_sal02 ، yaser12
#13
راه اندازی cny70


فایل‌(های) پیوست شده
.zip   CNY 70.zip (اندازه: 31.95 KB / تعداد دفعات دریافت: 447)
آدمی به هر آنچه که میخواهد میرسد. کافیست ذهن خود را تقویت کنید
پاسخ
 سپاس شده توسط امیرحسین ، polestar ، nano ، sarutobi ، Novice ، Ameri20 ، kamran0080 ، parastoo_pk ، yaser12
#14
مثل اینکه به تابلو روان زیاد علاقه دارید
حالا که علاقه تون زیاد منم به این احترام میذارم و یه آپدیتشو بهتون میدم که با آی سی لچ کار میکنه که به کارتون هم زیاد میاد
**********تشکر یادتون نره**********


فایل‌(های) پیوست شده
.zip   Matrixxxxxxxx 8#16.zip (اندازه: 42.89 KB / تعداد دفعات دریافت: 749)
آدمی به هر آنچه که میخواهد میرسد. کافیست ذهن خود را تقویت کنید
پاسخ
 سپاس شده توسط SAJAD-G ، arian ، nano ، sarutobi ، Nuendo ، farid499 ، mohammadhozhabr ، rmashmoul ، Novice ، maniroshan ، rahman1990 ، ehsancompany ، kamran0080 ، b.afshin ، parastoo_pk ، aliavr ، r_sal02 ، yaser12 ، govern
#15
اولتراسونیک
********************اگه پروژه ای به ذهنتون رسید پیام بدین تا اگه داشتم بذارم تو این تاپیک اگه هم نداشتم خودتون تاپیک بدین نا دررابطه با اون با بقیه دوستان به بحث بپردازیم********************


فایل‌(های) پیوست شده بندانگشتی (ها)


.zip   ultrasonic.zip (اندازه: 14.06 KB / تعداد دفعات دریافت: 544)
آدمی به هر آنچه که میخواهد میرسد. کافیست ذهن خود را تقویت کنید
پاسخ
 سپاس شده توسط polestar ، امیرحسین ، SAJAD-G ، fsd2070 ، nano ، sarutobi ، Novice ، fhgb ، Ameri20 ، moein masoumi ، kamran0080 ، parastoo_pk ، yaser12 ، ismail
#16
دما سنج با graphic lcd
همراه با فایل پروتئوس که همه چیز توش معلومه
فکر نکنم چیزی کم باشه
بود بگید بذارم


فایل‌(های) پیوست شده بندانگشتی (ها)


.zip   LCD Graphic 128x64.zip (اندازه: 94.31 KB / تعداد دفعات دریافت: 1,203)
آدمی به هر آنچه که میخواهد میرسد. کافیست ذهن خود را تقویت کنید
پاسخ
 سپاس شده توسط morteza_stp ، امیرحسین ، polestar ، arian ، nano ، med0098 ، mohammadhozhabr ، farid499 ، Novice ، Ameri20 ، roxana21 ، kamran0080 ، محسن 15 ، 1234aidin ، ismail
#17
پروژه PIR به دو زبان


فایل‌(های) پیوست شده
.zip   pir.zip (اندازه: 19.18 KB / تعداد دفعات دریافت: 436)
آدمی به هر آنچه که میخواهد میرسد. کافیست ذهن خود را تقویت کنید
پاسخ
 سپاس شده توسط امیرحسین ، polestar ، sarutobi ، farid499 ، nano ، Ameri20 ، kamran0080 ، parastoo_pk ، ismail
#18
پروژه شتاب سنج با adxl202 به دوزبان


فایل‌(های) پیوست شده
.zip   ADXL202.zip (اندازه: 41.05 KB / تعداد دفعات دریافت: 704)
آدمی به هر آنچه که میخواهد میرسد. کافیست ذهن خود را تقویت کنید
پاسخ
 سپاس شده توسط morteza_stp ، polestar ، sarutobi ، mohammadhozhabr ، Novice ، fhgb ، nano ، Ameri20 ، kamran0080 ، parastoo_pk ، shahrivar88 ، ismail
#19
پروژه : ولتمتر
رنج : 50-0ولت
زبان : بيسيك


فایل‌(های) پیوست شده
.rar   Voltag prob (bascome).rar (اندازه: 16.74 KB / تعداد دفعات دریافت: 524)
فرو مایگی شخص از دو چیز روشن میشود
بیهوده سخن گفتن و نپرسیده جواب دادن
Wink
پاسخ
 سپاس شده توسط polestar ، morteza_stp ، sarutobi ، R.H ، mohammadhozhabr ، nano ، Ameri20 ، kamran0080
#20
با سلام
خیلی وقت هست که توی سایت نتونستم فعالیت چشم گیری داشته باشم امید وارم شما ببخشید اخه احساس میکنم به عنوان مدیر بخش کم کاری میکنم
در هر حال بنده همیشه مخلص شما دوستان و اساتید بودم و خواهم بود اگر کسی سوال یا نکته نظری داشته باشه که بنده میتونم جواب بدم حتما پیفام خصوصی بدید Blush

ولی امروز میخوام یه پروژه ای رو معرفی کنم که فکر کنم بودنش اینجا خالی از لطف نباشه
کپیر EEPROM های سری 24CXXX

کار کردن باهاش سادست فقط کافیه
1- EEPROM اصلی رو روی سوکت اصلی قرار دهید
2 - EEPROM خام رو در سوکت دیگه قرار بدید
3 - شماره EEPROM رو با دیپ سویچ انتخاب کنید
4 - با کلید ها یکی از حالت های کپی یا پاک کردن یا مقایسه رو انتخاب کنیید Wink





باز اگر از دوستان کسی باشه که شک داشته باشه به کار کردن برد بگه تا یه عکس خاک و خلی چند سال کار کرده شو براش بزارم Confused
اینو من حدود 5 سال پیش طراحی کردم Big Grin


فایل‌(های) پیوست شده
.zip   EEPROM COPIER.zip (اندازه: 205.46 KB / تعداد دفعات دریافت: 406)
اگر مطلبی مفید بود سپــــاس واگر مفیدتر بود دادن اعتبار را فراموش نکنید dont
به پيغام خصوصي ها فقط در صورت واقعا خصوصي بودن پاسخ داده خواهد شد Confused

پاسخ
 سپاس شده توسط R.H ، Novice ، fhgb ، nano ، Ameri20 ، ajeei70 ، reza1373
